最大紙張尺寸：1650*1200mm
最小紙張尺寸：650*450mm
適用紙張范圍：E、B、C、A和AB瓦楞紙板
最高機械速度：5800轉/時

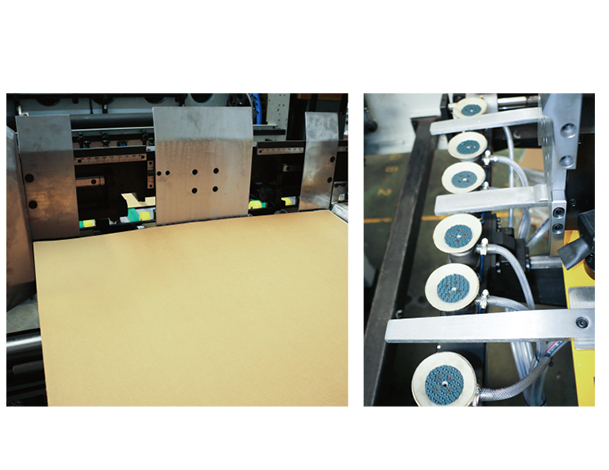

飛達/送紙部
- 采用先進技術的底部吸嘴不停頓式飛達
- 壓紙片及前擋規，雙張檢測裝置反應準確
- 采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面

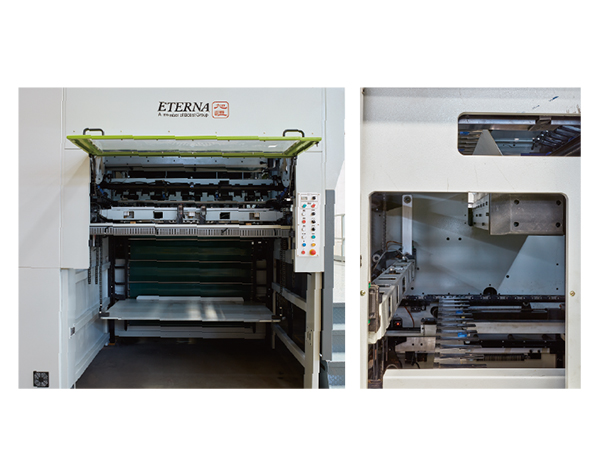

模切部
- 蝸輪曲柄機構帶動肘桿式高精密度平面模切下工作臺，使主馬達功率減小約16%，降低能量損耗
- 模切部操作安全門及氣動式版框安全鎖緊系統
- 手柄輪契塊式壓力微調裝置，帶重力位置顯示器
- 自主研發設計的大動角高扭矩箱式凸輪間歇機構 使抓紙牙排運行更加平穩可靠，減少打點不易散版，并配有可靠的超負載扭力保護系統
- 模切刀版與模切版框的聯接采用抓釘螺母和螺絲 形式，裝入時采用中央定位系統，換版快捷、準確

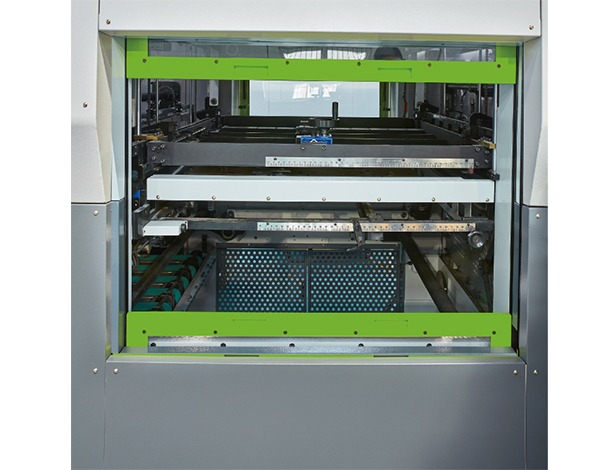

清廢部
- 水平位置固定式清廢中模板配合漸進加速運動曲線清廢上框打廢點動作，清廢結構精簡，動作減少，但打廢
點瞬間力度加大，清廢動作更簡捷有效
- 中央定位快速清廢版鎖緊裝置及上框模具裝夾系統，換版快捷，操作方便
- 采用中央定位系統，校版快，調整方便
- 前清廢裝置能夠完全清除咬紙邊的廢料，并由輸送帶將咬紙邊廢料送出機外。模板沖程加大，運動曲線更優
化，使前清廢動作更簡捷有效

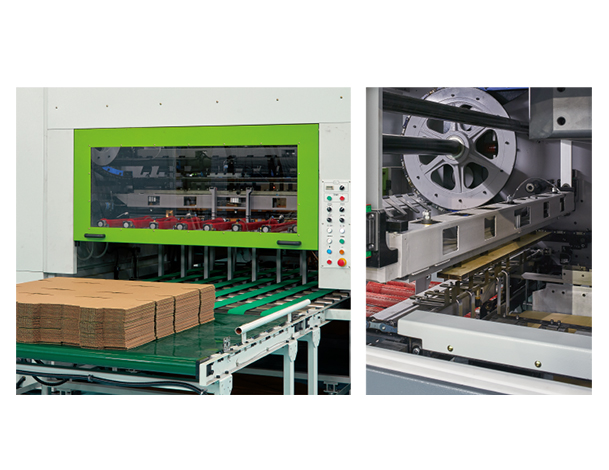

收紙部
收紙方式可以有兩種選擇——計數堆疊或高堆收紙（H：高堆收紙），可以根據您的產品與后道加工方式，做精準方案推薦。
計數堆疊升降輸送皮帶裝置 E CUT 1650SA ELITE
- 不停式氣缸自動收紙插架及自動升降托架收紙臺配合交替使用，可計數堆疊，同時配合皮帶輸送至機外（可與自動分紙機聯接）
- 電子計數器
- 收紙部齊紙托紙全部改為機械凸輪傳動，動作 更加可靠、準確，適合各種方向拼板模切的要求，使收紙更加整齊
- 側齊紙拍位置電動調節，操作方便可靠
高堆收紙升降裝置 E CUT 1650SHA ELITE
- 自動高堆收紙升降臺，收紙結構可整堆紙拉出機外- 電子計數器
- 機械凸輪傳動收紙部齊紙托紙，動作更加可靠、準確，適合各種方向拼板模切的要求，使收紙更加整齊
- 側齊紙拍位置電動調節，操作方便可靠
最大紙張尺寸 | 1650mm x 1200mm |
最小紙張尺寸 | 650mm x 450mm |
最大模切范圍 | 1630mm x 1180mm |
版框內徑尺寸 | 1670mm x1230mm |
適用紙張范圍 | E、B、C、A和AB瓦楞紙板 |
最小廢邊寬 | 12mm |
最小咬紙寬 | 6~12mm |
刀 線 高 | 23.8mm |
最高機械速度 | 5800轉/時 |
總用電功率 | 45KW |
電 力 要 求 | 380V，三相，50HZ |
壓縮空氣泵 | 空氣壓縮機排氣量1.05m3/min、12kg/c m2（壓縮空氣額定壓力值：8bar）--用戶自備 |
壓力調節范圍 | ±1.5mm |
整機外形尺寸 | 11500×5840×2514mm（長x寬x高）(含踏腳臺) |
